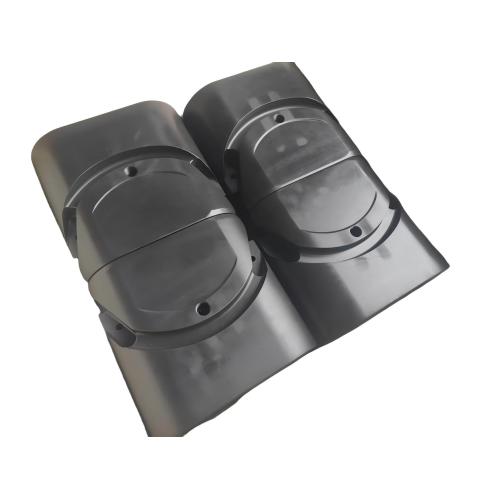

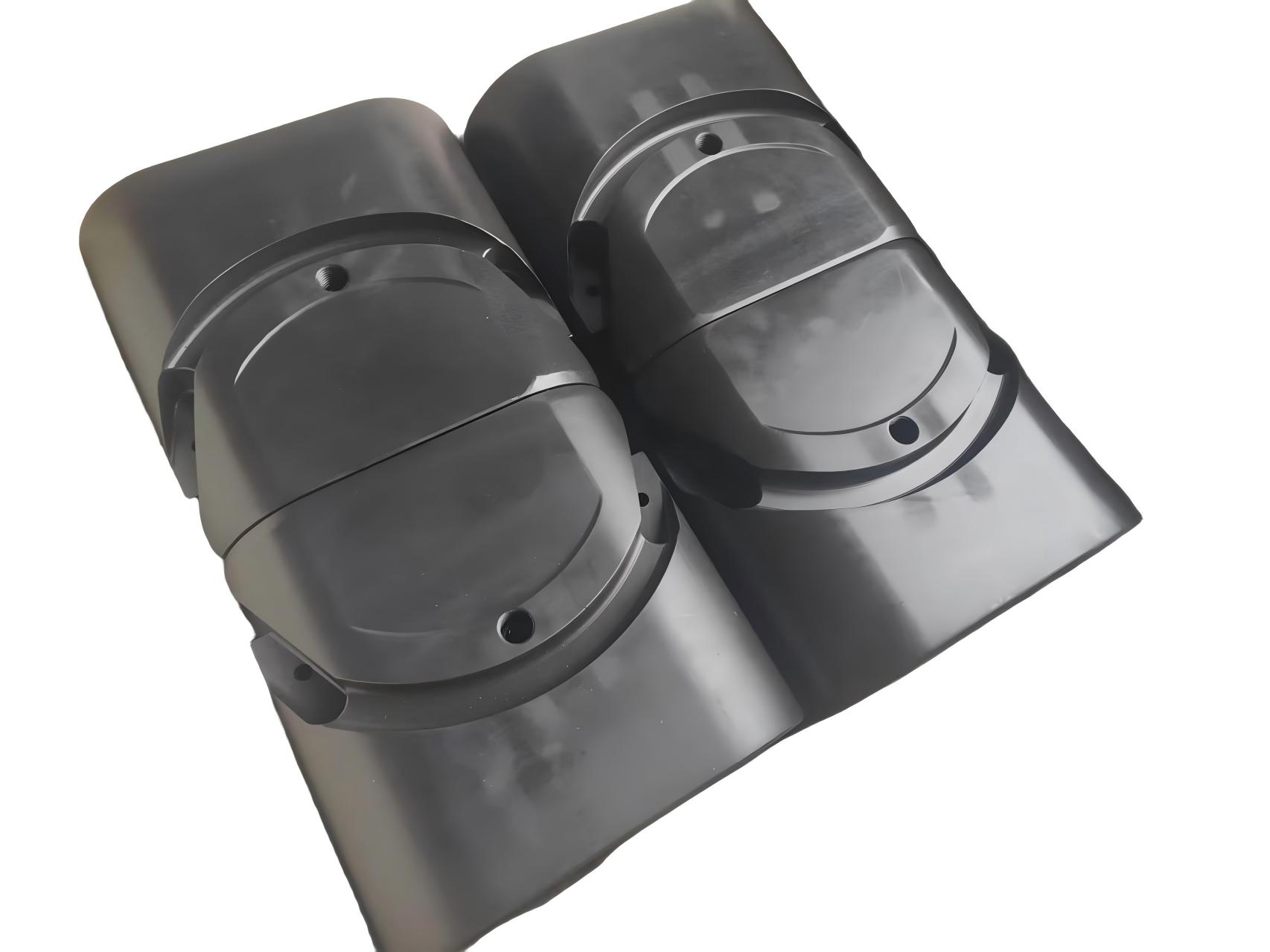

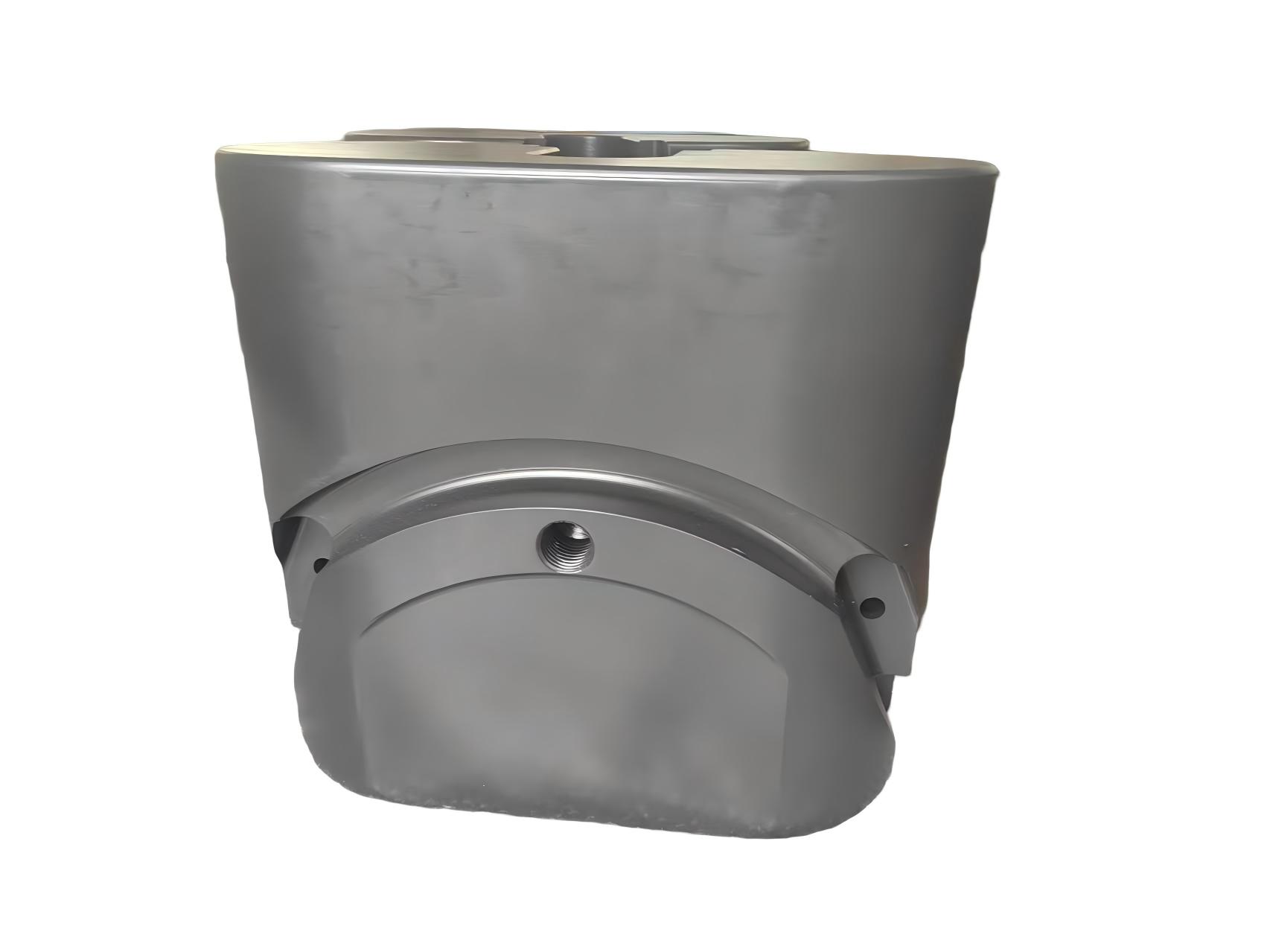

Disk zasuna je komponenta za brtvljenje jezgre u sustavima ventila, naširoko se koristi u industrijskim cjevovodnim sustavima za kontrolu uključivanja i isključivanja tekućina. Njegova glavna funkcija je ostvariti operacije potpunog otvaranja ili potpunog zatvaranja u cjevovodima, s prednostima kao što su kompaktna struktura, izvrsna izvedba brtvljenja, mali otpor protoka i dug radni vijek.
I. Značajke proizvoda:
Izvrsna izvedba brtvljenja Izrađen od visokokvalitetnog legiranog čelika ili nehrđajućeg čelika, u kombinaciji s preciznim procesima strojne obrade, osigurava tijesno prianjanje između diska zasuna i sjedišta ventila kako bi se postiglo nulto curenje, pogodno za okruženja s visokim tlakom, visokom temperaturom i korozivnim medijem.
Visoka otpornost na habanje i otpornost na koroziju. Površina se može tretirati navarivanjem (npr. legura Stellite), nitriranjem ili raspršivanjem premaza otpornih na habanje, što značajno poboljšava otpornost na eroziju i koroziju i produljuje životni vijek.
Fleksibilno otvaranje/zatvaranje i lagani rad. S razumnim konstrukcijskim dizajnom, disk vrata ima preciznu putanju kretanja. U suradnji s visokokvalitetnim brtvenicama i nosivim strukturama, omogućuje stabilno otvaranje i zatvaranje, smanjuje radni moment, te je pogodan za daljinsko upravljanje ili integraciju u automatizirane sustave.
Širok raspon primjena Primjenjiv na različite sustave fluida kao što su voda, para, naftni proizvodi, prirodni plin i kemijski mediji. Radni tlak može doseći 64MPa, a temperaturni raspon je od -29 ℃ do 650 ℃, ispunjavajući zahtjeve zahtjevnih radnih uvjeta.
II. Uobičajene vrste:
Paralelni zaporni disk: Dvije brtvene površine su paralelne, pogodne za srednje i niskotlačne primjene s pouzdanim brtvljenjem.
Wedge Gate Disc: Brtvene površine su klinastog oblika, s izvrsnim učinkom samobrtvljenja, pogodne za radne uvjete visokog tlaka i visoke temperature.
Fleksibilni zaporni disk: ima određenu sposobnost elastične deformacije, prilagođava se toplinskom širenju i skupljanju i smanjuje naprezanje na brtvenim površinama.
III. Tipična područja primjene:
Vađenje i transport nafte i prirodnog plina
Petrokemijski i rafinerijski tokovi procesa
Kotlovski sustavi napojne vode u elektranama
Upravljanje cjevovodima u kemijskoj i farmaceutskoj industriji
Obrada vode i komunalno inženjerstvo
IV. Tehnički parametri (primjer):
Nazivni promjer: DN15 ~ DN1200
Nazivni tlak: PN16 ～ PN64 (ili klasa 150 ～ klasa 900)
Materijali: ugljični čelik (WCB), nehrđajući čelik (CF8, CF8M), dvostruki čelik itd.
Metode spajanja: prirubnički spoj, zavareni spoj, navojni spoj
Kao ključna pokretačka komponenta ventila, disk zasuna, sa svojim izvrsnim svojstvima brtvljenja, izdržljivošću i pouzdanošću, postao je nezamjenjiva komponenta u modernim industrijskim cjevovodnim sustavima. Odabir visokokvalitetnih zapornih diskova ne samo da osigurava siguran i stabilan rad sustava, već i učinkovito smanjuje stopu kvarova i troškove održavanja, što ga čini idealnim izborom za industrijsku automatizaciju i kontrolu procesa.
Jianhu Fulida Machinery Manufacturing Co., Ltd. Kao proizvođač strojeva za naftu, naša tvrtka proizvodi uređaj za sprječavanje ispuhivanja, razvodnik, podrumski priključak, ventil, cijevni priključak i upravljačke uređaje itd.
Ako ste zainteresirani za naftne strojeve, nazovite nas.
